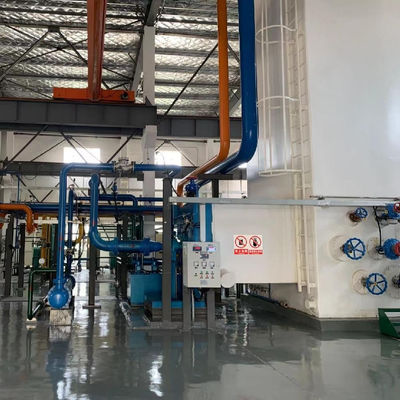

Produksi Oksigen Pabrik Pemisahan Udara Kriogenik Generator Nitrogen Cair Dan Gas 20MPa

Bidang Aplikasi

Oksigen, nitrogen, argon, dan gas langka lainnya yang diproduksi oleh unit pemisahan udara banyak digunakan dalam baja, industri kimia, kilang, kaca, karet, elektronik, perawatan kesehatan, makanan, logam, pembangkit listrik, dan industri lainnya.

Diagram Alir Proses Unit Pemisahan Udara

Aliran proses teknologi: 1, Kompresi dan pemurnian udara: Udara melalui filter udara untuk menghilangkan debu dan kotoran mekanis ke dalam kompresor udara, Kompres ke tekanan yang diinginkan, kemudian dimasukkan ke dalam pendingin udara untuk menurunkan suhu udara. Kemudian masuk ke sistem pemurnian udara untuk menghilangkan air, karbon dioksida, asetilena dan hidrokarbon lainnya di udara.2, Pemisahan udara: Udara yang dimurnikan dibagi menjadi dua cara: satu cara ke kolom fraksionasi, setelah pendinginan di penukar panas utama ke bagian bawah kolom;cara lain ke menara fraksionasi, setelah pendinginan di penukar panas utama ke ekspander setelah ekspansi ke tengah menara atas untuk berpartisipasi dalam perbaikan menara atas, untuk menyediakan kapasitas pendinginan untuk sistem.Kandungan nitrogen dari gas yang naik di menara bawah meningkat melalui kontak dengan cairan refluks.Nitrogen cair refluks yang diperlukan berasal dari evaporator kondensasi di bagian atas menara bawah, tempat oksigen menguap dan nitrogen mengembun.3, Penguapan nitrogen cair Nitrogen cair dari menara pemisahan udara disimpan dalam tangki penyimpanan nitrogen cair.Nitrogen cair dalam tangki penyimpanan dipanaskan ke dalam alat penguap dan dikirim ke pipa produk nitrogen.
