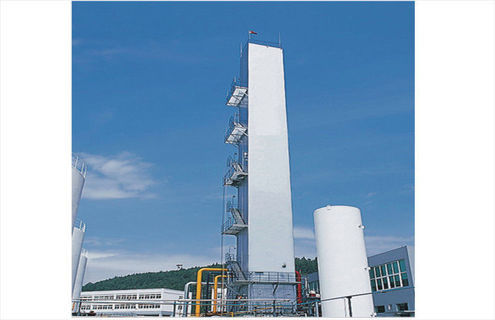

Unit Pemisahan Udara Cryogenic Industri Pabrik Oksigen 380V 60hz

1. Prinsip perancangan pembangkit ini didasarkan pada titik didih yang berbeda dari masing-masing gas di udara.Udara dikompresi, didinginkan terlebih dahulu dan dihilangkan H2O dan CO2, kemudian didinginkan di penukar panas utama hingga dicairkan.Setelah perbaikan, produksi oksigen dan nitrogen dapat dikumpulkan.
2. Pabrik ini adalah pemurnian udara MS dengan proses boosting turbin expander.Ini adalah pabrik pemisahan udara umum, yang mengadopsi pengisian dan perbaikan barang lengkap untuk pembuatan argon.
3. Udara mentah masuk ke filter udara untuk menghilangkan debu dan kotoran mekanis dan masuk ke kompresor turbin udara di mana udara dikompresi menjadi 0,59MPaA.Kemudian masuk ke sistem prapendinginan udara, di mana udara didinginkan hingga 17 ℃.Setelah itu, dialirkan ke 2 tangki penyerap saringan molekuler, yang berjalan secara bergiliran, untuk mendapatkan penyisihan H2O, CO2 dan C2H2.

*1.Setelah dimurnikan, udara bercampur dengan udara panas yang mengembang.Kemudian dikompresi oleh kompresor tekanan menengah untuk dibagi menjadi 2 aliran.Satu bagian masuk ke penukar panas utama untuk didinginkan hingga -260K, dan disedot dari bagian tengah penukar panas utama untuk masuk ke turbin ekspansi.Udara yang diperluas kembali ke penukar panas utama untuk dipanaskan kembali, setelah itu dialirkan ke kompresor penambah udara.Bagian lain dari udara didorong oleh ekspander suhu tinggi, setelah pendinginan, ia mengalir ke ekspander penambah suhu rendah.Kemudian masuk ke kotak dingin untuk didinginkan hingga ~170K.Sebagian masih akan didinginkan, dan mengalir ke bagian bawah kolom yang lebih rendah melalui penukar panas.Dan udara lainnya disedot hingga menggoda rendah.expander.Setelah diperluas, itu dibagi menjadi 2 bagian.Satu bagian masuk ke bagian bawah kolom bawah untuk perbaikan, sisanya kembali ke penukar panas utama, kemudian dialirkan ke penguat udara setelah dipanaskan kembali.
2.Setelah rektifikasi primer di kolom bawah, udara cair dan nitrogen cair murni dapat dikumpulkan di kolom bawah.Nitrogen cair limbah, udara cair, dan nitrogen cair murni mengalir ke kolom atas melalui udara cair dan pendingin nitrogen cair.Itu diperbaiki lagi di kolom atas, setelah itu, oksigen cair dengan kemurnian 99,6% dapat dikumpulkan di bagian bawah kolom atas, dan dikirim keluar dari kotak dingin sebagai produksi.
3.Sebagian fraksi argon di kolom atas tersedot ke kolom argon mentah.Ada 2 bagian kolom argon mentah.Refluks bagian kedua dikirim ke bagian atas yang pertama melalui pompa cair sebagai refluks.Itu diperbaiki dalam kolom argon mentah untuk mendapatkan 98,5% Ar.2ppm O2 argon mentah.Kemudian dikirim ke tengah kolom argon murni melalui evaporator.Setelah rektifikasi dalam kolom argon murni, (99,999%Ar) argon cair dapat dikumpulkan di bagian bawah kolom argon murni.
4.Nitrogen limbah dari atas kolom atas mengalir keluar dari kotak dingin untuk memurnikan sebagai udara regeneratif, sisanya masuk ke menara pendingin.
5.Nitrogen dari atas kolom asisten kolom atas mengalir keluar dari kotak dingin sebagai produksi melalui pendingin dan penukar panas utama.Jika tidak membutuhkan nitrogen, maka bisa dikirim ke menara pendingin air.Untuk kapasitas dingin menara pendingin air tidak mencukupi, perlu dipasang chiller.
